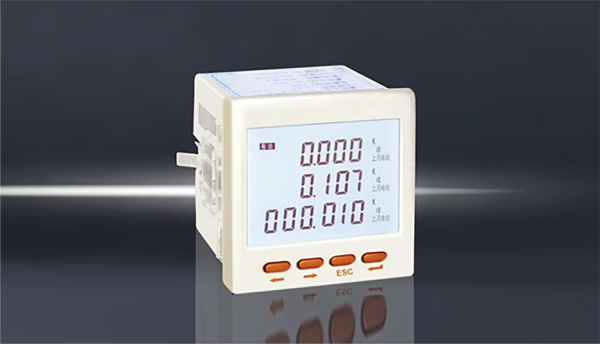

Многофункциональные приборы серии YY204Z

Комплексные приборы мониторинга электропитания серии YY204Z предназначены для мониторинга энергосистем, промышленных и горнодобывающих предприятий, общественных объектов и интеллектуальных зданий. Он может с высокой точностью измерять все часто используемые параметры мощности, такие как трехфазное напряжение, ток, активная мощность, реактивная мощность, частота, коэффициент мощности, четырехквадрантное электричество и т. д. Для отображения прибора используется ЖК-дисплей с большим экраном. параметры измерения и электросеть.Для получения информации о рабочем состоянии системы приборная панель оснащена четырьмя клавиатурами программирования.Пользователи могут легко осуществлять переключение дисплея и настройку программирования параметров на месте, что обеспечивает высокую гибкость.

Комплексный прибор для мониторинга мощности серии YY204Z имеет множество методов вывода расширенных функций на выбор: цифровой интерфейс RS485 может реализовать функцию сетевой связи прибора; 2-канальный импульсный выход мощности и 1-канальный или 4-канальный аналоговый количественный сигнал (4- 20 мА) функция вывода Он может реализовать функцию передачи и вывода электрической энергии и электричества; 4-позиционный или 6-позиционный входной переключатель и 2- или 4-позиционный выходной переключатель могут реализовать локальный или удаленный мониторинг сигнала переключателя и функции вывода управления. («дистанционная сигнализация» и «дистанционное управление»). «Функция»).

Комплексный прибор для мониторинга мощности серии YY204Z имеет очень высокое соотношение цена-качество и может напрямую заменить обычные передатчики мощности, измерительные приборы, приборы учета энергии и соответствующие вспомогательные устройства.Он обладает характеристиками легкой установки, простой проводки, удобного обслуживания, небольшого размера. инженерный объем. Он обладает характеристиками программируемой настройки входных параметров на месте и возможностью создания сети различных ПЛК и программного обеспечения компьютерной связи для промышленного управления в отрасли. Являясь передовым интеллектуальным и цифровым компонентом сбора данных в электросетях, комплексный прибор мониторинга мощности серии PD204Z широко используется в различных системах управления, системах SCADA и системах управления энергопотреблением.

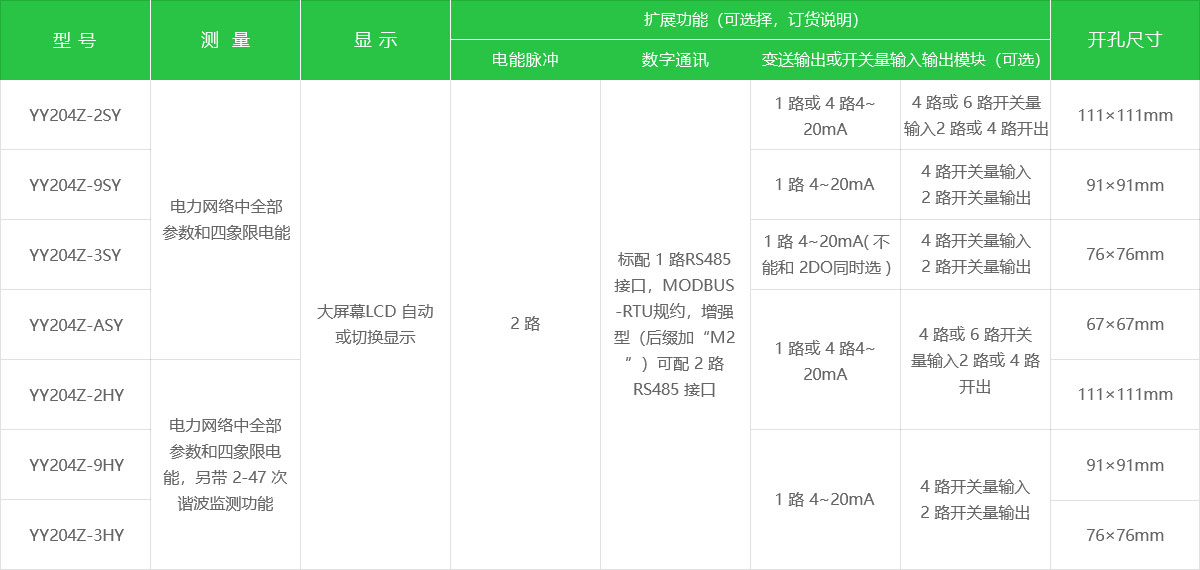

Технические характеристики и модели

Примечание. Три счетчика площадью 6 и 61 кв. Меньше по размеру, не имеют расширенной версии и не имеют дополнительного интерфейса PROFIBUS-DP.

Технические параметры

Электропроводка

Вспомогательная мощность
Сетевой прибор имеет универсальный входной интерфейс питания (переменный/постоянный ток).Максимальная рабочая мощность прибора составляет 85–265 В переменного/постоянного тока.Во избежание повреждения продукта убедитесь, что поставляемый источник питания подходит для этой серии продуктов.

Примечание:
A: При использовании источника переменного тока рекомендуется установить предохранитель на 1 А на стороне провода под напряжением.
B: В районах с низким качеством электроэнергии рекомендуется установить ограничители перенапряжения в силовой цепи, чтобы предотвратить удары молнии, и

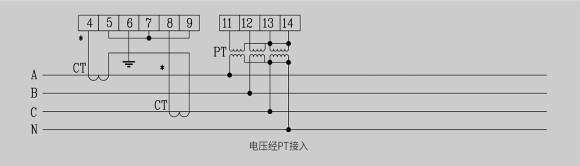

Сетевой измеритель мощности использует каждый канал и отдельный метод расчета, чтобы обеспечить полную согласованность и симметрию при использовании.Он имеет различные методы подключения.

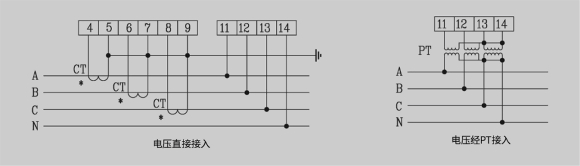

  • Метод 1: Трехфазный четырехпроводной режим работы с центральной линией (3
  • Метод 2: Трехфазный четырехпроводной режим работы с центральной линией (3 ПТ, 2

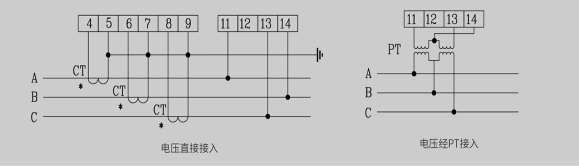

  • Режим третий: трехфазный трехпроводной режим работы (3
  • Режим 4: Трехфазный трехпроводной режим работы (2

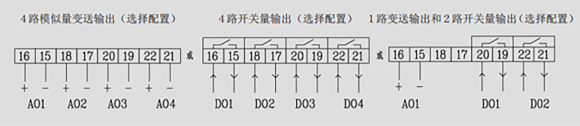

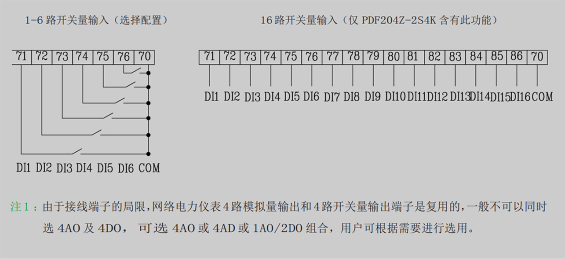

Выход функции

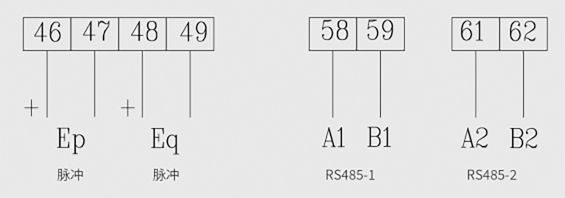

  • Импульсный выход мощности, цифровая связь (стандартная конфигурация — 1 интерфейс RS485, расширенная версия может быть оснащена 2 интерфейсами RS485)
  • Импульсный выход мощности, цифровая связь (стандартная конфигурация — 1 интерфейс RS485, расширенная версия может быть оснащена 2 интерфейсами RS485)
